HỆ TỌA ĐỘ TRONG LẬP TRÌNH VÀ VẬN HÀNH MÁY CNC

1. Hệ tọa độ Đề các

     Một hệ tọa độ Đề các, còn gọi là hệ tọa độ vuông góc, dùng để mô tả chính xác các điểm xác định được tạo bởi hai trục tọa độ (hệ tọa độ Đêcac phẳng) hoặc ba trục tọa độ (hệ tọa độ Đêcac không gian) vuông góc với nhau. Trong hệ tọa độ Đêcac phẳng, ví dụ, trong hệ tọa độ X, Y, mỗi điểm trên mặt phẳng được xác định duy nhất bởi cặp tọa độ (X, Y) (xem hình 1). Khoảng cách tới trục Y được ký hiệu là tọa độ X và khoảng cách tới trục X được ký hiệu là tọa độ Y. Những tọa độ này có thể mang giá trị dương (+) hoặc âm (-).

Hình 1: Hệ tọa độ Đề Các với 2 trục (X,Y)

     Nếu đặt bản vẽ chi tiết gia công trong hệ tọa độ này người ta có thể xác định  được tất cả các điểm quan trọng của chi tiết đó. Các tọa độ X, Y có thể mang giá trị dương (+) hoặc âm (-) tùy theo vị trí đặt của điểm 0 (gốc của chi tiết)

     Hệ tọa độ Đêcac không gian dùng để biểu diễn và xác định vị trí của chi tiết gia công trong không gian, ví dụ, đối với chi tiết gia công phay là cần thiết. Để mô tả duy nhất một điểm trong không gian cần thiết phải có 3 tọa độ, được gọi tương ứng là trục tọa độ X, Y và Z (xem hình 2).

Hình 2: Hệ tọa độ Đề các 3 trục (X,Y,Z)

     Hệ tọa độ 3 chiều với các trục tọa độ có phạm vi dương (+) và âm (-) như vậy cho phép mô tả chính xác tất cả các điểm vị trí, trong không gian làm việc của một máy phay.

     Để thống nhất việc lập trình, người ta quy ước như sau:

- Dụng cụ cắt quay tròn và thực hiện chuyển động tiến, chi tiết đứng yên.

- Các chuyển động tịnh tiến được biểu diễn theo hệ trục toạ độ vuông góc X,Y,Z.

     Chiều của chúng được xác định theo quy tắc bàn tay phải, (theo quy tắc bàn tay phải: ngón tay cái là trục X, ngón tay trỏ là trục Y ngón tay giữa là trục Z)

Hình 3: Quy tắc bàn tay phải

     Quy tắc bàn tay phải:

- Trục Z trùng với trục chính của máy. Chiều dương của trục Z (+Z) là dao chạy ra xa bề mặt gia công, chiều âm (- Z) là chiều dao ăn sâu vào vật liệu.

- Trục X là trục vuông góc với trục Z. Chiều dương của của trục (+X) là chiều dao dịch chuyển hướng từ tay trái sang tay phải, chiều âm (- X) là chiều ngược lại.

- Trục Y là trục vuông góc với trục X và trục Z. Chiều dương của trục Y là chiều hướng từ cổ tay đến đầu ngón chỏ, chiều âm là chiều ngược lại.

2. Hệ tọa độ cực

     Trong hệ tọa độ Đêcac mỗi điểm được mô tả bằng tọa độ X và Y của nó. Đối với các biên dạng đối xứng quay tròn, ví dụ, các hình lỗ khoan dạng tròn, các tọa độ cần thiết cần được tính với tốn kém đáng kể.

Hình 4: Hệ tọa độ cực, góc alpha dương

     Trong hệ tọa độ cực mỗi điểm được mô tả bằng khoảng cách của điểm đó (bán kính r) tới gốc tọa độ và góc (a) của nó tạo với trục nhất định. Góc (a) tạo với trục X trong hệ tọa độ X, Y. Nếu đo từ trục X dương đi ngược chiều kim đồng hồ góc sẽ mang dấu (+) (xem hình 4). Theo chiều ngược lại góc sẽ mang dấu âm (xem hình 5).

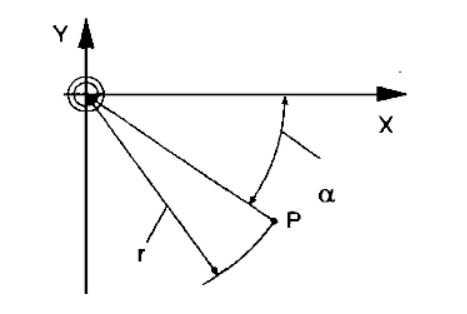

Hình 5: Hệ tọa độ cực ( góc alpha âm)

3. Góc quay của trục

     Mỗi trục cơ bản X, Y và z có các trục quay quanh tương ứng. Các góc quay của trục được ký hiệu với A, B, c, trong đó A quay quanh trục X, B quay quanh trục Y và c quanh trục z (xem hình 6). Chiều quay là dương nếu nhìn từ gốc tọa độ theo hướng chiều quay chạy theo kim đồng hồ (giống như chuyển động của con vít với ren phải hoặc chiều quay của cái mở nút chai).

Hình 6: Góc quay của trục với chiều xoay

     Ký hiệu của góc A, B và c trên tọa độ cực có thể được rút ra từ hình 6. Nếu điểm đến nằm trong mặt phẳng X, Y của hệ tọa độ thì góc tọa độ cực tương ứng với góc quay quanh trục z là c. Trong mặt phẳng Y/Z góc tọa độ cực tương ứng với góc quay quanh trục X là A. Trong X/Z tương ứng với góc quay quanh trục Y là B.
