BẢNG ĐIỀU KHIỂN TRUNG TÂM MÁY PHAY CNC

1. Bảng điều khiển màn hình ( CTR control panel):

Bảng điều khiển này để điều khiển màn hình CTR. Trên bảng có các nút, các ký tự, các nút chữ cái, các nút chức năng để soạn thảo chương trình.

Hình 1: Tên và các chức năng của các bộ phận của bảng điều khiển CTR

- Màn hình CTR:

Đây là màn hình có chức năng hiện lên những dữ liệu của chương trình NC. CTR là chữ cái viết tắt của các từ : Cathode Ray Tube: đèn chân không

- Nút khởi động lại: RESET

Nút này để khởi động lại chương trình NC khi máy bị treo không hoạt động được hoặc khi máy phải tắt khẩn cấp.

- Nút trợ giúp: HELP

Nhấn vào nút này hướng dẫn sử dụng sẽ hiện lên màn hình.

- Nút chuyển: SHIFT

Khi nhấn vào nút chuyển (Shift ) cho phép các ký tự bên dưới phía bên phải của các nút địa chỉ được đưa vào máy.

- Các nút mềm (Soft key):

Các nút này để lựa chọn các chức năng soạn thảo, xóa, ghi nhớ chương trình… Các nút này ở hàng phía dưới của màn hình CRT.

- Nút các địa chỉ (Address key):

Các nút này nạp các chữ cái và các ký hiệu vào máy.

- Nút các con số và giá trị (Numeric value key):

Các nút này nạp các ký hiệu âm và dương và các giá trị bằng số vào máy.

- Nút thay đổi: ALTER

Muốn thay đổi một giá trị nào đó trong chương trình, di chuyển con trỏ đến vị trí đó, nhập giá trị cần thay đổi sau đó nhấn vào nút ALTER thì giá trị cần thay đổi sẽ được ghi đè vào.

- Nút chèn: INSERT

Chèn thêm dữ liệu vào sau con trỏ khi ấn vào nút INSERT. Tương đương nút ENTER trên bàn phím của máy tính.

- Nút xoá: DELETE

Nhấn vào nút này dữ liệu ở vị trí con trỏ sẽ bị xoá.

- Nút nạp vào: INPUT

Nút này đưa các chữ cái, các ký hiệu, các giá trị bằng các con số… được đưa vào chương trình NC.

- Nút xoá: CAN

Nút này sẽ xoá đi các địa chỉ, các con số ngay phía trước con trỏ.

- Nút dịch chuyển con trỏ (mũi tên):

Nút này dịch chuyển con trỏ theo hướng mũi tên.

- Nút chuyển đổi trang(next page):

Nút này mở từng trang trên màn hình.

-  Nút vị trí: POS

Ấn vào nút này màn hình sẽ hiện lên giá trị tọa độ của máy

+ REALTIVE (REL): tọa độ tương đối

+ ABS (ABSOLUTE): tọa độ tuyệt đối

+ MACHINE: tọa độ máy

+ DISTANCE TOGO: khoảng cách còn lại

- Nút chương trình: PROG

Nút này dùng để thực hiện các thao tác với chương trình: soạn thảo, chỉnh sửa, xoá, nạp, truyền, chọn chương trình.

- Nút bù dao: OFFSET/WORK

+ OFFSET để nhập các giá trị bù dao (chiều dài, bán kính) +WORK để nhập tọa độ gốc gia công (gốc phôi)

- Nút thông tin: MESSAGE

Nút này đưa ra màn hình toàn bộ tình trạng hoạt động của máy.

- Nút chạy mô phỏng: Custom graph

Nút này chạy mô phỏng để kiểm tra chương trình.

2.  Bảng điều khiển máy:

Bảng điều khiển này để điều khiển máy. Trên bảng có các nút chức năng để điều khiển máy.

Hình 2:  Bảng điều khiển

-  Vùng các nút lựa chọn chế độ hoạt động:

Hình 3: Nút lựa chọn chế độ

❖ Phần chế độ tự động

• AUTO(MEM): Chế độ chạy tự động từ bộ nhớ máy

• MDI (Manual Data Input). Chế độ này cho phép người sử dụng nhập các câu lệnh ngắn trong quá trình setup, kiểm tra, ví dụ: T1 M6 (gọi dao T1 ra trục chính), S500 M3( quay trục chính 500 vòng/phút cùng chiều kim đồng hồ), G90 G0 G54(G54-G59)X0 Y0 (kiểm tra vị trí đo tọa độ)…

• EDIT: Chế độ soạn thảo và chỉnh sửa chương trình

• DNC(REMOTE/TAP): Chế độ chạy tự động từ bộ nhớ ngoài(USB, máy

tính, thẻ nhớ…)

❖ Phần điều khiển bằng tay

- JOG: Chế độ này cho phép người vận hành điều khiển cắt gọt thủ công, dùng tay nhấn nút điều khiển trục trên bảng điều khiển. Trong chế độ này, lượng ăn dao được điều khiển bằng nút FEED OVERRIDE

- MPG(HANDLE): Cho phép người dùng điều khiển trục bằng cách sử dụng

tay quay điện tử

- RAPID : Chế độ này cho phép điều khiển di chuyển các trục nhanh

(không cắt gọt) bằng tay.

- ZRN (REF): Máy sẽ trở về điểm gốc R khi chức năng này được chọn và các

nút điểm gốc trên máy được tác động.(về điểm tham chiếu hay về gốc máy)

❖ Các nút chức năng khác

- Single Block: Chạy từng câu lệnh.

Máy sẽ thực hiện chạy từng câu lệnh trong chương trình khi chế độ này được kích hoạt.

- Optional Stop(M01 STOP): Dừng có điều kiện(dừng M01)

Trong chế độ này, máy sẽ dừng khi đọc đến câu lệnh M01. Muốn chạy tiếp chương trình ấn vào nút START.

- Dry run: Chạy không cắt gọt.

Chế độ này để chạy không cắt gọt kiểm tra chương trình, điều chỉnh bước tiến bằng núm FEED OVERRDTE

- Block skip: Nút bỏ qua câu lệnh.

Khi đọc đến dấu “/” đầu câu lệnh, máy sẽ bỏ qua câu lệnh ấy khi nút này được kích hoạt

- Vùng nút điều khiển trục chính:Các nút này điều khiển trục chính quay thuận hoặc ngược chiều kim đồng hồ (Theo hướng nhìn vào mặt đầu trục chính) hoặc dừng trục chính. + Nút CCW trục chính quay ngược chiều kim đồng hồ. + Nút CW trục chính quay cùng chiều kim đồng hồ. + Nút STOP dừng trục chính.

- E – Stop (EMERGENCY STOP): Nút dừng khẩn cấp + Dừng ngay toàn bộ hoạt động của máy khi phát sinh sự cố

- Cycle Start: Nút chạy máy tự động:

Nút này cho máy chạy tự động theo chương trình, hoặc chạy từng câu lệnh.

- Feed Hold: Nút dừng bước tiến dao

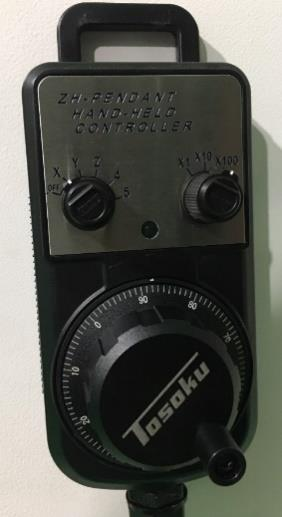

- Tay quay điện tử (hand wheel):

Vùng tay quay điện tử có các nút lựa chọn các trục X,Y,Z, để điều khiển. Ngoài ra còn có các nút lựa chọn giá trị của mỗi vạch trên tay quay điện tử.

Hình 4: Tay quay điện tay

       Với những đặc điểm trên, hiện nay phương pháp phay, đặc biệt là phay CNC đang được ứng dụng rất phổ biến trong gia công cơ khí. Từ đó, nhu cầu nhân lực làm lập trình và vận hành máy phay CNC ngày càng cao. Có được các kiến thức và kỹ năng về lập trình và vận hành máy CNC sẽ mở ra rất nhiều cơ hội làm việc và phát triển cho các bạn.
