Gia công CNC 4 trục là gì ? Cần lưu ý gì khi gia công CNC 4 trục ?

Giới thiệu máy phay CNC 4 trục

         Máy phay CNC là loại máy được áp dụng công nghệ hiện đại CNC (Computer Numerical Control) – điều khiển tự động bằng máy tính thông minh, dùng để phay, cắt gọt, khoan,… một cách tỉ mỉ và chính xác.

Gia công phay CNC 4 trục

         Máy phay CNC thường có ít nhất 3 trục X, Y và Z, với máy phay CNC 4 trục sẽ có thêm trục A xoay quanh trục X. Việc bổ sung thêm trục thứ 4 cho phép phôi có thể di chuyển, xoay, lật theo ý muốn, giúp máy có thể gia công 4 mặt của bộ phận cần gia công bằng cách lật phôi. Còn các cấu tạo khác, phay CNC 4 trục cũng tương tự như máy phay CNC 3 trục.

Nguyên lý hoạt động của máy phay CNC 4 trục

          Dòng máy 3 trục hoạt động với nguyên tắc là phôi đầu vào vẫn giữ một vị trí khi lưỡi cắt di chuyển theo hệ trục xyz để làm việc. Tùy thuộc vào thiết kế của các bộ phận máy mà máy phay 4 trục có nguyên lý hoạt động như thế nào. Nếu máy có phôi di chuyển theo trục X, Y thì sau khi kích hoạt máy, trục chính sẽ di chuyển theo chiều Z lên xuống. Lúc này, bàn máy giữ sản phẩm và di chuyển theo trục X và trục Y, đồng thời kết hợp với trục Z để đưa dao cắt đến những chỗ muốn gia công của sản phẩm. Trục A có chức năng giữ phôi và cho phôi quay tròn theo ý muốn của người dùng.

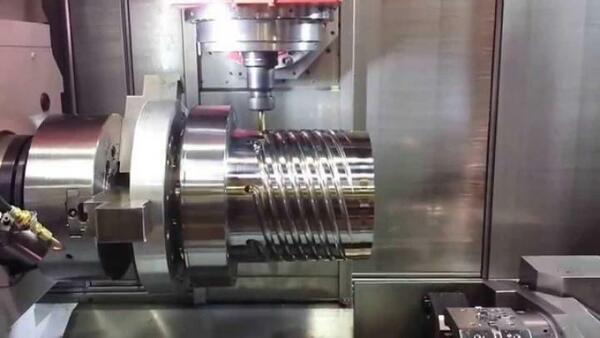

Máy phay CNC 4 trục bổ sung thêm trục A giúp phôi quay tròn

Ứng dụng của máy phay CNC 4 trục

 Máy phay CNC 4 trục được ứng dụng trong nhiều lĩnh vực. Nhờ bổ sung thêm trục A, nên máy phay CNC 4 trục mang lại nhiều khả năng gia công hơn cho khách hàng, bao gồm:

• Gia công sản phẩm theo nhu cầu đặc biệt hay đặc thù của mỗi khách hàng.

• Sản xuất đồ gia dụng

• Chế tạo các loại phụ tùng xe máy, ô tô và chi tiết máy.

• Sản xuất các thiết bị y tế, công nghệ.

• Gia công khuôn mẫu.

• Khuôn dập cho đồ trang sức, đục lỗ, đồng xu, dập nổi,…

• Ứng dụng để tạo ra các chi tiết cần đến các yêu cầu về cắt liên tục, cắt không liên tục và khắc trên bề mặt cong.

Máy phay CNC 4 trục gia công được các chi tiết phức tạp mà máy 3 trục không làm được

Máy phay CNC 4 trục có ưu điểm gì?

 Máy phay CNC 4 trục có nhiều ưu điểm vượt trội

• Cải thiện được độ chính xác, chất lượng và hiệu quả khi gia công các bề mặt cong hoặc gia công các lỗ, các rãnh trên các mặt của phôi.

• Có khả năng cắt phôi ở nhiều góc độ (4 mặt). Do trục A sẽ giữ phôi và làm phôi xoay tròn theo ý muốn.

• Gá đặt phôi hay thiết lập lại gốc tọa độ đơn giản hơn so với máy phay CNC 3 trục.

• Loại bỏ tối đa sai số so với chỉnh phôi

• Gia công được các sản phẩm có hình dạng phức tạp, yêu cầu độ chính xác cao.

• Máy có độ linh hoạt cao hơn, di chuyển nhiều cung và có thể gia công nhiều góc hơn.

• Tuổi thọ dụng cụ dài hơn, giúp máy hoạt động lâu hơn

• Tạo ra hàng loạt các sản phẩm giống nhau 100%.

Máy phay CNC 3 trục có gắn trục thứ 4 Brother S500XD1

Nên sử dụng máy phay CNC 4 trục khi nào?

Bạn nên sử dụng máy CNC 4 trục khi công việc đó yêu cầu về độ chi tiết, kích thước có độ chính xác cao. Máy gia công 4 trục thường được sử dụng khoan phay những lỗ có hình dạng phức tạp, gia công những thiết bị y tế. Ví dụ: Với các lỗ khoan, các khe phay và mặt của chi tiết, dao cắt sẽ giữ theo chiều thẳng đứng.

Ngoài việc ứng dụng tạo nên các chi tiết như máy phay 3 trục thì máy phay CNC 4 trục còn có thể ứng dụng để tạo ra các chi tiết cần đến các yêu cầu về cắt liên tục, cắt không liên tục và khắc trên bề mặt cong.

Một số lưu ý khi gia công CNC 4 trục

Khi gia công CNC 4 trục người dùng cần chú ý:

- Cần kiểm tra dụng cụ thật kỹ, đảm bảo chúng được lắp đặt chặt với trục chính thì mới vận hành.

- Trường hợp phôi bị dung dịch cắt làm bẩn thì bạn nên làm sạch bằng bàn chải hoặc dùng máy hút bụi chuyên dụng.

- Đảm bảo sử dụng đầy đủ đồ bảo hộ an toàn trước khi tiến hành gia công.

- Không nên thực hiện cắt với tốc độ quá cao vì như vậy dao có thể sẽ bị vỡ.

- Không thực hiện kiểm tra hay đo đạc khi đang gia công mà chỉ làm khi máy đã dừng lại hoàn toàn. Đặc biệt, phải luôn theo dõi máy khi gia công để đảm bảo sự an toàn cũng như sự chính xác cho sản phẩm sau khi hoàn thiện.

Một số phần mềm hỗ trợ lập trình gia công CNC 4 trục

Mastercam

        Mastercam là một trong các phần mềm chuyên dụng nhất hỗ trợ cho phương pháp gia công CNC nói chung và gia công CNC 4 trục nói riêng. Đây là phần mềm có lịch sử khá lâu đời và cho phép các đường chạy dao phức tạp như: Dynamic, OptiRough… có độ chuẩn xác cao giúp giảm thời gian chu kỳ từ 25% – 75%.

        Mastercam cung cấp hai chức năng quan trọng là CAD và CAM hỗ trợ thiết kế các mô hình chính xác, nhanh chóng và điều khiển máy CNC 4 trục hoạt động với hiệu suất tối ưu. Phần mềm này tương thích với đa dạng các loại máy cũng như module (Mastercam Mill, Multiaxis, Mastercam Art, Mastercam Engraving,…) đáp ứng được phần lớn nhu cầu trong quy trình gia công.

Phần mềm gia công CNC 4 trục MasterCAM hỗ trợ nhiều module khác nhau

Với việc chia nhỏ từng module này với những chức năng cụ thể, Mastercam giúp người dùng có nhiều lựa chọn hơn để phù hợp với lĩnh vực kinh doanh của mỗi doanh nghiệp. Sử dụng Mastercam trong gia công CNC 4 trục cho hiệu suất nhất quán và tuổi thọ công cụ dài hơn.

Creo Parametric

          Đây là phần mềm 3D CAD/CAM chuyên nghiệp, được ứng dụng rất phổ biến trong các lĩnh vực thiết kế, gia công khuôn mẫu trong đó có gia công CNC 4 trục. Với Creo Parametric, khâu lập trình gia công trở nên nhanh chóng và linh hoạt hơn. Người dùng dễ dàng lập các bản vẽ cũng như thay đổi các kích thước và hình dáng của sản phẩm hiệu quả hơn do các chi tiết thiết kế bởi phần mềm này đều tồn tại dưới dạng tham số.

         Bên cạnh đó, Creo Parametric còn có khả năng giao tiếp với các phần mềm thiết kế 3D khác như Auto CAD, Visi, Moldflow,… Nhờ chức năng mô phỏng quá trình da công một cách chi tiết trên máy CNC, người dùng hoàn toàn có thể quan sát cũng như ngăn ngừa các sự số xảy ra.

Cimatron

           Cũng như hai phần mềm kể trên, Cimatron là giải pháp CAD/CAM thông dụng trong ngành chế tạo khuôn dập, khuôn nhựa và gia công cơ khí. Với 1 trong 3 module chính là NC, phần mềm này cho phép người dùng lập trình gia công CNC chuyên nghiệp.

           Do có các ưu điểm như: dễ chuyển đổi dữ liệu (solic – surface), tính tùy biến cao, chiến lược chạy dao tốt và tiết kiệm thời gian gia công, Cimatron hiện đang là phần mềm được nhiều doanh nghiệp tin dùng khi có nhu cầu gia công 4 trục. Tuy nhiên so với Auto CAD và Creo Parametric, quá trình thiết kế còn thiếu linh hoạt và sản phẩm gia công từ phần mềm Cimatron chưa có độ hoàn thiện cao.

Thiết kế CAD tích hợp trên phần mềm Cimatron
